丝杠螺母式驱动装置

TRAVELLING NUT ACTUATOR

产品简介

本产品采用丝杠螺母和拨叉传动方式，结构合理、输出扭矩大，具有可靠的自锁性。适用于90°回转的蝶阀、球阀、旋塞阀等阀门的控制。This product adopts a screw nut and shifting fork transmission method, with a reasonable structure, high output torque, and reliable self-locking. It is applicable to the control of butterfly valve, ball valve, cock valve and other valves with 90 ° rotation.

主要件明细表

技术参数

型号Model	输出扭矩Torque Nm	速比Ratio	输入扭矩Input Nm	最大轴孔Hole max	连接法兰Flange min/max
MS60	600	60:1	60	35	F07、F10、F12
MS80	1500	80:1	120	40	F10、F12
MS140	3600	140:1	160	60	F14、F16
MS200	6800	200:1	180	80	F16、F25

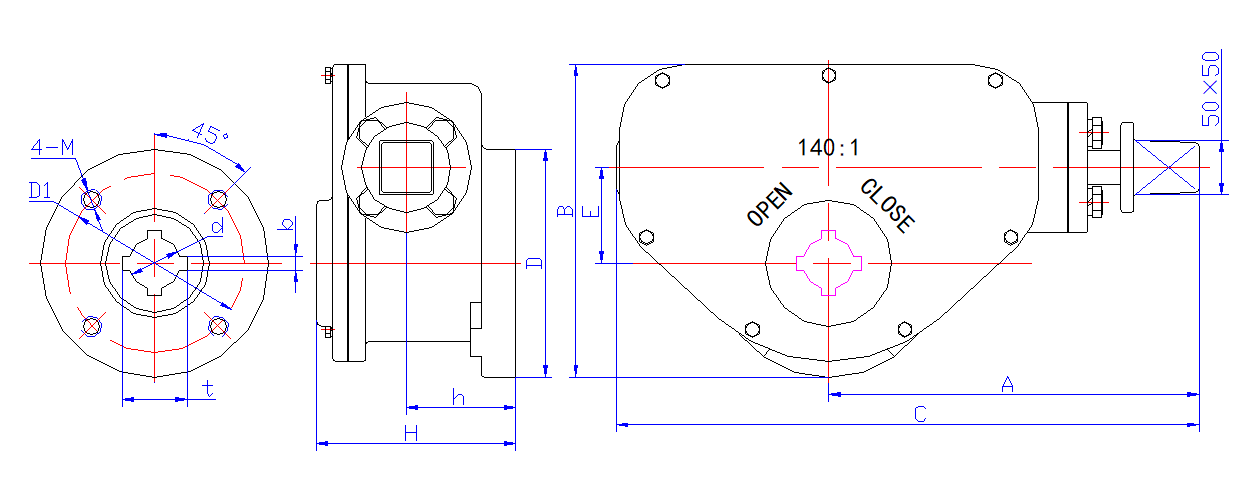

外形尺寸表

型号Model	d	b	t	D1	4-M	A	B	C	D	E	H	h
MS60	35	8	42.4	125	4-M12	216	168	318	153	37.5	109.5	60
MS80	35	8	42.4	125	4-M12	241	186	362	153	51	128.5	71.5
MS140	47.7	12.7	58.9	165	4-M20	341	288	536	210	88	184	100.5
MS200	57.2	12.7	68.8	165	4-M20	383	391	624	300	125	188	101

连接尺寸表

产品简介

主要件明细表

技术参数

型号Model	输出扭矩Torque Nm	速比Ratio	输入扭矩Input Nm	最大轴孔Hole max	连接法兰Flange min/max
MS60	600	60:1	60	35	F07、F10、F12
MS80	1500	80:1	120	40	F10、F12
MS140	3600	140:1	160	60	F14、F16
MS200	6800	200:1	180	80	F16、F25

外形尺寸表

型号Model	d	b	t	D1	4-M	A	B	C	D	E	H	h
MS60	35	8	42.4	125	4-M12	216	168	318	153	37.5	109.5	60
MS80	35	8	42.4	125	4-M12	241	186	362	153	51	128.5	71.5
MS140	47.7	12.7	58.9	165	4-M20	341	288	536	210	88	184	100.5
MS200	57.2	12.7	68.8	165	4-M20	383	391	624	300	125	188	101
