新型压铸铝传动装置

New aluminum gearbox

产品简介

本产体积小、重量轻，结构合理、输出扭矩大，具有可靠的自锁性。在原压铸铝齿轮箱基础上增加了轴承，显著提高传动效率。适用于90°回转的蝶阀、球阀、旋塞阀等阀门的控制。The product has small volume, light weight, reasonable structure, large output torque, and reliable self-locking.On the basis of the aluminum gearbox, bearings have been added, significantly improving transmission efficiency. It is applicable to the control of butterfly valve, ball valve, cock valve and other valves with 90 ° rotation.

主要件明细表


技术参数

型号Model	输出扭矩Output/Nm	速比Ratio	输入扭矩Input/Nm	最大内孔Stem Dia	允许法兰Flange	手轮直径	重量Kg
3DⅢ-10S	150	40:1	13	20	F04+F07、F05+F07	125	1
3DⅢ-10AS	250	40:1	25	25	F05+F07	200	1.1
3DⅢ-15S	500	37:1	50	30	F07+F10	250	1.8
3DⅢ-50S	900	45:1	90	45	F10+F12	300	3.5
3DⅢ-120S	1500	40:1	130	45	F10+F12、F10+F14	400	6.4

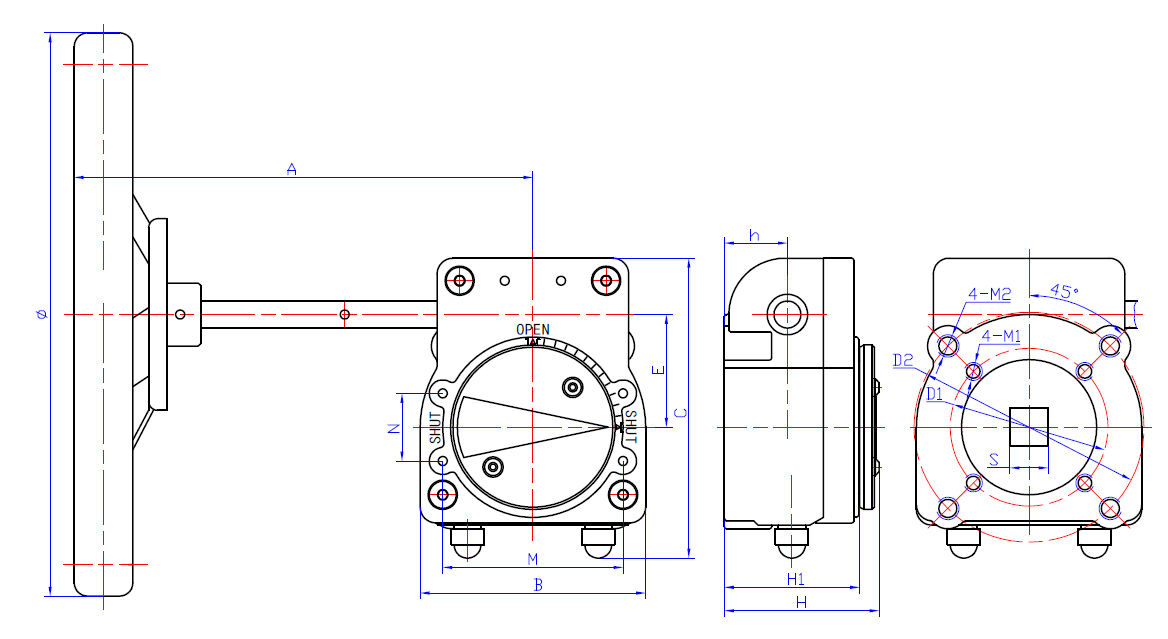

外形尺寸表

型号Model	S	D1	n-M1	D2	n-M2	A	B	C	E	φ	H	h	H1	M	N
3DⅢ-10S	11	42	4-M5	70	4-M8	115	80	115	43	125	56	27	50	50	25
	14
3DⅢ-10AS	17	50	4-M6	70	4-M8	184	80	115	43	200	61	27	53	50	25
3DⅢ-15S	22	70	4-M8	102	4-M10	203	100	133	50	250	69	28	60	80	30
	27
3DⅢ-50S	27	102	4-M10	125	4-M12	236	146	179	60	300	82	38	72	130	30
	36
3DⅢ-120S	36	102	4-M10	140	4-M16	372	175	215	80	400	88	40	77	130	30

连接尺寸表
